- TMS9901
- TMS9900 プログラマブル システム インターフェース
- TMS9900ファミリー
- DIP40P
TMS9901は TI社 TMS9900ファミリーのプログラマブルシステムインターフェースです。
TMS9900 CPUを使用してシステムを構築する場合に必要となる次の機能を集積しています。
- パラレルI/F
- インターバルタイマー
- 割り込み制御
パラレルI/Fは最大16bitの入出力 （専用 7bit、割込み線共有 9bit)を使用することができます。
また、インターバルタイマーはプログラムにて 21.3uS〜349mSまでの間で設定することができます。
割込み制御は優先度付の割込み入力が最大で15本（うち専用が6、パラレルI/Fと共有が9）持ちます。

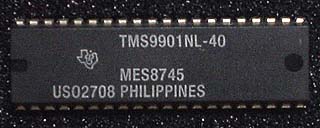

右は1987年製のTMS9901。
動作周波数4MHｚ品です。
