- Fairchild 3851 (PSU)
- F-8用 Program Storage Unit
- F-8 Family
3851 (PSU)はF-8 CPUのプログラム格納とI/Oポートとして動作します。
F-8のユニークなところは このPSUに1KバイトのマスクROMとプログラムカウンタを
内蔵したところです。このため、CPU+PSUの組み合わせて使う分にはアドレスバスが必要ありません。
組み込み用途ではパッケージのピン数を以下に有効に使用するかが重要なポイントとなりますので
この考え方は一理あると思います。
F-8 CPUとPSUの間は専用の信号線とプロトコルで接続されます。F-8システムには最大で5つまでの
PSUを接続することができます。
F-8 PSUは 8bit × 2ポートのI/Oポートの他に優先順位付きの割込みコントローラ機能と8bitの
プログラマブルタイマーがあります。これらのI/Oポートの割付けは製造時のMASKにて行なわれました。
MOSTEK社製の3851を２つほど。

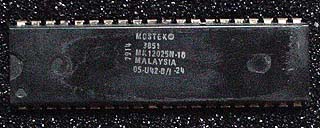

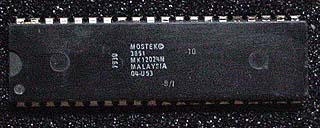

上が MK12024の型番がついた 3851で下が MK12025の
型番がついた 3851。
組み込まれた製品が判りませんが、多分それ用にマスクを
起こした製品化かと思われます。
いずれもサフィックスが -10 の工業規格品です。
