- Motorola MC6850
- ACIA (Asynchronous Communications Interface Adapter)
- M6800ファミリー
- DIP24P
6850は6800系ファミリーの非同期シリアル通信用LSIです。
6850は6820/21と並んで６８系のシリアル通信用として広く使われました。
6850の特徴として、
- 1ch非同期シリアル通信をサポート
- 最大1Mbpsの通信速度
- ワード長を8、9bitから設定可能
- パリティ、ストップビットを任意に設定可能
- 送信受信はそれぞれダブルバッファを搭載
- 周辺/モデム制御用の信号線を持つ
- +5V単一電源
があげられます。

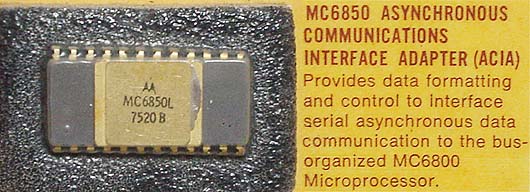

左は初期の6850です。
MEK6800D2に付属していたもので、
ラミネートされています。
右に簡単な解説があります。
1975年第20週品です。
6850は各社がセカンドソースを作成しました。
上から日立製のACIA、中と下がFairchild社製。
