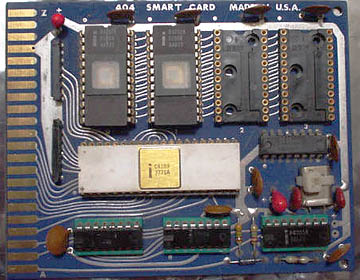

- 404 Smart Card （メーカ不明）
・主な仕様
CPU : i4004 Colock (740KHz)
ROM : i4702A ×2 512byte
→ 最大1KByteまで拡張可能
RAM : i4002-1 80word (320bit)
I/O : 無し
I/F : カードエッジ型22Pコネクタ
寸法 : 113 × 90 mm
米国製でメーカ不明の i4004応用製品です。
主な仕様を上に示しましたが、後期の i4004応用製品としては基本に忠実な構成です。

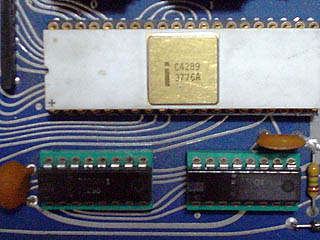

右はCPUとメモリーコントローラ i4289周辺。
上の白い石が i4289、右下の黒い小さい石が i4004です。
左下の石は i4002-1 (RAM)です。
i4004で汎用のメモリーを使用するのは実に大変でした。
この i4289が発表されて、設計が容易になり、
このボードのように実にスッキリとなりました。

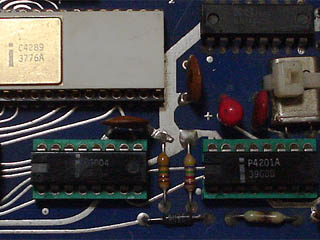

左はCPUとクロックジェネレータ周辺。
このボードは クロックジェネレータとして i4201を使用しています。
水晶発振子に 5.185MHzを使用し、それを７分割してCPUクロック
740KHzを作り出しています。
蛇足ですが、この辺のＩＮＴＥＬ社は 8224の９分割等、すっきりとしない
分割が好きだった？ようです。
水晶発振子の上にある黒い石が、ROMのアドレスデコーダです。
このボードでは、プログラム格納用のＲＯＭとして、i1702型のP-ROMを
最大４個、1KByteまで搭載できます。

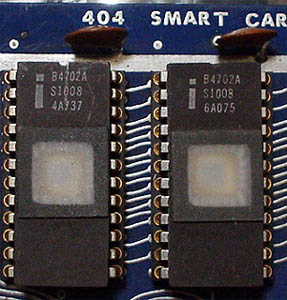

実際このボードには２個の i1702Aが載っていました。
このボードに搭載されている ROMは正確には i4702Aですが、
これは i1702Aと全く同等品です。
INTEL社は 汎用のメモリーの型番を変えて、CPUファミリーの一部に
含めることが良くありました。
例えば、i2708が 8080ファミリーの i8708等があります。
