- SBC80/10 (Intel社）
・主な仕様
CPU : 8080A (2.048MHz)
ROM : 4Kbyte (socket実装)
RAM : 1Kbyte
PIO : 96bit (8255 ×2)
SIO : 1ch (RS232/TTY切替)
I/F : Intel MutiBUS
寸法 : 304.8 × 171.5 mm

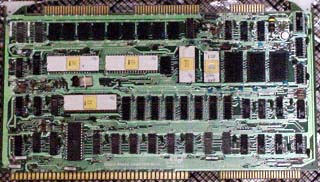

SBC80/10はIntel社製のワンボードコンピュータです。
Intel社は1970年台の後半から、自社製のコンピュータボードとその周辺を提供していました。
このSBC80/10はその走りとなった製品です。
SBC80/10で採用されたシステムｂｕｓは Muli-Busと呼ばれ、モトローラのＶＭＥと並んで
産業界で広く使われました。

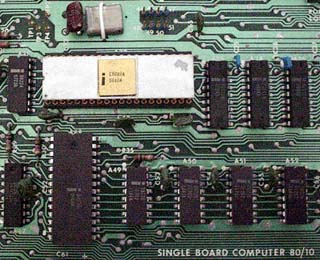

右はCPU周辺部。
SBC80/10ではシステムコントローラに
８２３８が使用されています。
ＣＰＵの下の大きな石。
バスバッファには８２２６が使用されています。
CPUの右側はＲＡＭで、１Ｋバイトの容量があります。
RAMには２１１１型素子を８個使用しています。
RAMの上にはROMの実装スペースがあります。
ROMはソケットで実装します。
SBC80/10には４個のROM用ＩＣソケットがあり、
最大で４ＫバイトまでのROMを搭載することができます。
所有しているSBC80/10にはモニタープログラムと
思われるROM(2708型)が搭載されていました。

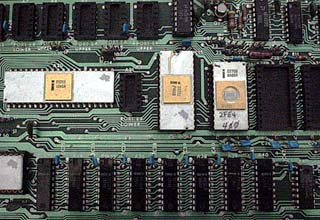

RAMの上の方にはパラレルＩ／Ｆ用の8255があります。
SBC80/10は2個の8255を搭載し、96bitのI/Oを使用できます。
8255とROMの間にはシリアル通信用の8251が見えます。

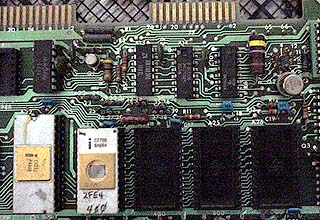

ROM部とシリアルI/F部。
ROM部の上にはシリアルＩ／Ｆ用の回路があります。
SBC80/10ではシリアルI/FをRS232とTTYを切り替えて
使用することが出来ます。
左側がRS232用の回路、右側がTTY用の回路
今ではすっかり見かけなくなりましたが、この当時は
TTY用のインターフェースは標準装備でした。
※ TTY テレタイプライターのこと。
SBC80/10の国内での販売価格は1977年当時で約２０万円でした。

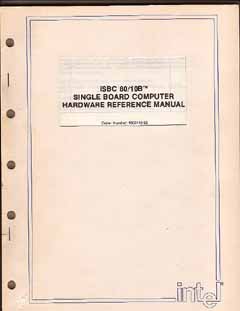

SBC80/10Bの取り扱い説明書。
所有しているのは、SBC80/10Bという、SBC80/10の改良製品の物です。
そのため、所有品と若干の違いが有ります。
