MEK6800D1 (Motorola社）
MEK68001D1　取扱説明書 ・主な仕様
　　CPU :　　MC6800 (Max 1.0MHz)
　　ROM :　　Max 768byte (MCM6810型 RAM x6)
　　RAM :　　Max 1024byte (MCM6830型 ROM x1)
　　PIO :　　 8bit x2 (MC6820 PIA x1)
　　SIO : 　　1ch (RS232/TTY切替)
　　BUS: 　 独自 (M6800 EXORciser bus 準拠)
　　寸法 : 　 247 ×146 mm

　MEK6800D1はMOTOROLA社がMC6800の開発用として販売した製品です。
MEK6800D2と違い、CPU基板とドキュメントだけで配布されました。

付属ドキュメントの中 　付属のドキュメントには組み立て方や、回路図。
MC6800CPU関連について解説があります。

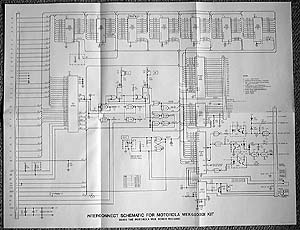

回路図 　右はMEK6800D1の回路図。


基板の表側 　左はMEK6800D1基板の表側です。
この基板は二層ガラスエポキシ基板で、
端子は金メッキ処理が行なわれています。


基板の裏側 　左は基板の裏側。
最近の基板に比べると線が太いこと。


基板上のロゴ 　右は基板の表にあった製品名表示です。
